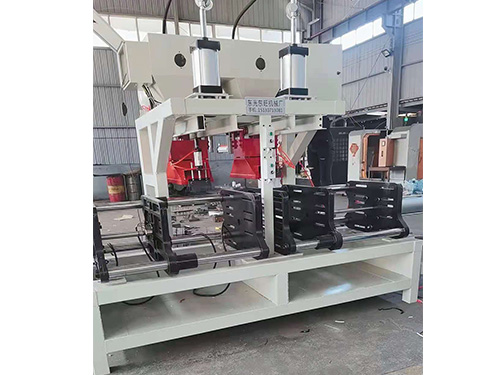

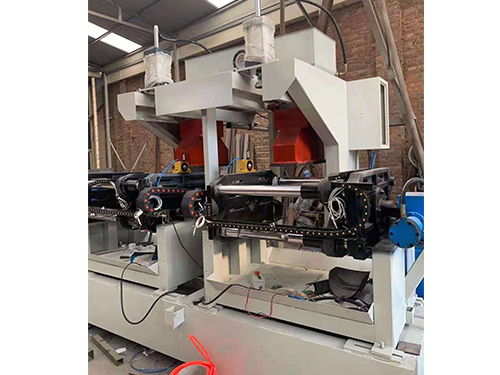

射芯机射头中有挡砂装置，在砂筒移动中不会漏砂。射芯机模架：模架是本机的主要运动部件，它包括侧板、定、动模板、导柱、导套、顶芯杆、合模气缸及翻转缸。

工作时，合模气缸推动动模板，沿导柱左平移达到合模的目的。

制芯砂时射头射砂退回后，翻转缸将正个模架部件向里翻转1800，，振动缸震动，倒尽坭芯中的余砂后自动复位。在翻转与复位过程中，缓冲器较好的了翻转中机架的冲击。

立式射芯机的优点：

1.生产效高：热芯盒射芯机工作过程是注砂与紧实同时完成的，并立即预热在芯盒中硬化，一个循环周期仅需1-3分钟，便可生产出供浇铸用的砂芯。

2.可以省去很多制芯用辅助设备及工具、如烘芯炉、烘干器、芯骨、腊线等。

3.减轻劳动强度、操作灵活简便、容易上手，采用电加热，温度可自动控制，工作场地易保持清洁，为制芯过程的机械化、自动化创造条件。

技术特点：

1、制芯工序简单，操作方便

2、工艺参数可调

3、满足各种刹车盘砂芯制作要求

4、模温自动控制

5、PLC可编程控制

产品维护方法：

1、检查各气缸、气路及阀有无漏气现象及时排除。

2、工作中随时清扫个运动部件接触面。如导套、导柱各处。

3、经常检查各部件的连接紧固螺栓、螺母有无松动，及时旋紧。

4、每天工作后清扫设备，每周一次内外   清扫。
